Ensamble y desensamble de una laptop

El objetivo de este tema es que usted aprenda a desensamblar y ensamblar una laptop, así como sus componentes y el cuidado que se requiere al realizarlo.



Usted se preguntará ¿qué es ensamble? ¿qué es desensamble? entre otras dudas. Pues a continuación explicare algunos conceptos de lo que implica el ensamble y desensamble a una laptop.

Ensamble: Unir piezas. Ensamblado en programación de sistemas informáticos o software de programación un ensamblado o assembly, es una colección de uno o más archivos o ficheros, agrupados juntos para formar una unidad lógica.



Desensamble: Separar cosas ensambladas.

Laptop: Es un ordenador personal móvil o transportable, que pesa normalmente entre 1 y 3 kg. Las laptops son capaces de realizar la mayor parte de las tareas que realizan los ordenadores de escritorio, también llamados "de torre", con similar capacidad y con la ventaja de su peso y tamaño reducidos; sumado también a que tienen la capacidad de operar por un período determinado sin estar conectadas a una red eléctrica.

Ahora que se han aclarado algunas dudas que posiblemente pudieran tener, pasare a explicar las herramientas y el procedimiento para desensamblar y ensamblar una laptop.

Herramientas

                                                             Destorinillador de estrella

                                                             Destornillador de paleta

Procedimiento

Desensamble

1. Se debe retirar con cuidado la cubierta del teclado usando un pequeño destornillador de paleta. Se debe retirar lentamente, ya que hay un cable de cinta plano que conecta la tarjeta botón de encendido con la placa base.

2.  Quitar los tres tornillos del teclado.

3. Se debe levantar el teclado y colocarlo boca abajo en el descanso de las palmas. Desbloquear el conector del cable del teclado a la placa base. También se debe desconectar el cable del teclado y quitar el teclado.

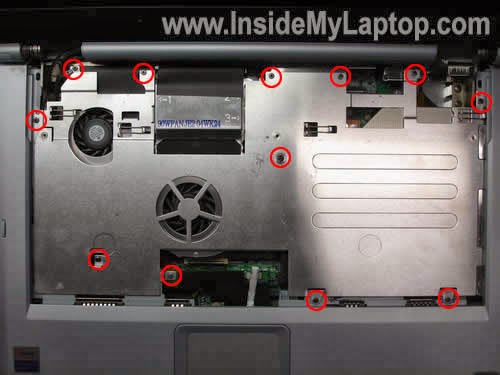

4. Retirar todos los tornillos que fijan la cubierta de metal.

5. Retirar la cubierta.

6. Retirar los dos tornillos de fijación de bisagras de la pantalla a la parte posterior de la base.

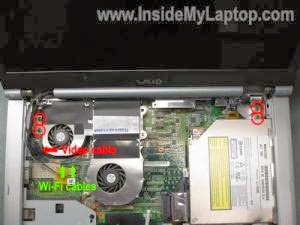

7. Retirar los cuatro tornillos que sujetan las bisagras de la pantalla. Desconectar el cable de video de la placa base. Desconectar los dos cables de antena de la tarjeta inalámbrica.

8. Levantar y retirar el panel de la pantalla.

9. Quitar la cubierta del disco duro, la memoria y la cubierta del módem de la parte inferior de la portátil. Cada cubierta está asegurada por un tornillo.

10. De esta forma se puede quitar el disco duro. Retirar los cuatro tornillos que sujetan el disco duro a la unidad de la base. Deslizar el disco duro hacia abajo para desconectarlo de la placa base. Después se debe levantar y extraer la unidad de disco duro.

11. Extraer la memoria RAM con mucho cuidado para no dañar los módulos de memoria.

12. Retirar la tarjeta de módem (si es necesario). Retire los dos tornillos que fijan la tarjeta de módem. Levantar la tarjeta de módem para desconectarlo de la placa base y desconectar el cable de lado.

13. Retirar los dos tornillos que sujetan el conjunto de la cubierta superior. Desconectar el teclado conector del cable en la placa base y desconectar el cable.





14. Levantar y retirar el conjunto de la cubierta superior.

15. Para extraer la unidad de CD / DVD se debe empujar en el lado derecho con el pulgar.

16. Quitar los tres tornillos que sujetan la cubierta de plástico.

17. Retirar la cubierta.

18. Casi por lo general la toma de poder se esconde bajo el soporte de metal. Se debe retirar el tornillo que asegura el soporte.

19. Levantar el soporte para poder tener acceso a la toma de corriente. De esta forma se puede quitar el conector de alimentación.

20. Retirar el disipador de calor desatornillando los tornillos que están en el lugar donde se encuentra el microprocesador.



21. Retirar el microprocesador.

Ensamble

1. Lo primero que debemos de hacer es volver a colocar el conector de alimentación a la tarjeta madre, asegurándolo con su respectivo tornillo.

2. Volver a colocar la cubierta, atornillándola con los tres tornillos la sujetan.

3. Colocar la unidad CD / DVD en su respectivo lugar.

4. Colocar el microprocesador.



5. Colocar el disipador de calor en su respectivo lugar, atornillando sus cuatro tornillos.

6. Colocar la cubierta superior atornillando sus dos tornillos.

 7. Ensamblar la tarjeta modem atornillándola con sus dos tornillos.



8. Colocar la memoria RAM en su modulo.



9. Para volver a ensamblar el disco duro a la tarjeta madre se debe deslizar en su lugar con cuidado. Ya que este en el lugar correcto, se debe atornillar los cuatro tornillos de cada esquina.

10. Colocar la cubierta del disco duro, la memoria RAM y la cubierta del módem de la parte inferior de la portátil. Cada una tiene un tornillo que se debe atornillar.

11. Colocar la pantalla atornillando los cuatro tornillos que sujetan las bisagras. Conectar el cable de video de la placa base. Conectar los dos cables de antena de la tarjeta inalámbrica.



12. Atornillar los dos tornillos de fijación de bisagras de la pantalla a la parte posterior de la base.

13. Colocar la cubierta atornillando todos los tornillos que fijan la cubierta de metal.



14. Conectar el cable del teclado y atornillar sus tres tornillos.

15. Colocar con cuidado la cubierta del teclado.

Sugerencias

Debido al contenido de circuitos electrónicos de muy alta escala de integración, son muy sensibles a las descargas electroestáticas. Se recomienda utilizar un kit de protección contra descarga electroestática.

Resulta ser un trabajo de suma precaución en el cual debemos tener mucho cuidado, orden y limpieza, debido a la delicadeza del equipo y a que contiene muchos tornillos de tipo diversos y otras piezas pequeñas, los cuales pueden dañarse o perderse.

     Ø  Saber por qué y hasta qué grado se va a desensamblar.

     Ø  Hacerlo en un espacio limpio y libre, previniendo accidentes o pérdidas.

     Ø Contar con los dispositivos (en caso de remplazo) y utilizar el equipo adecuado para evitar complicaciones.



Aquí les dejo unos link para que sepan un poco más de cómo desensamblar y ensamblar una laptop.

Desmontaje, mantenimiento y ensamblaje de una laptop HP Pavilion Dv6: http://www.youtube.com/watch?v=1grRNtOHM4c



Ensamble y desensamble de laptop Acer Aspire 5735: http://www.youtube.com/watch?v=CVyE7GjeJzk

Ensamble virtual de una laptop: http://www.youtube.com/watch?v=5pP5lgWM2C4



Desarmar / Desmontar y abrir una laptop Toshiba Satellite a665-s6065 (Paso a Paso): http://www.youtube.com/watch?v=FsOSQt7CqsE
